過濾器選用說明

ISO 3968液壓過濾器壓降流量特性測試中,提供SAE 10150SUS(30 cSt)黏度及0.9 S.G.比重下的過濾器及濾心測試結果;再依照使用的油品及壓降流量需求作比對計算,選用出適合的過濾器。

中低壓過濾器之特色及優點

★ 在不同黏度及比重的油品所需要的流量調整:

★ 過濾器壓降的計算:

1. 過濾器壓降流量特性測試是濾筒及濾心各自作測試,所以過濾器在使用流量下的壓降為過濾筒的壓降加上濾心的壓降;在使用油品及需求流量的條件下,計算出選用過濾器的初始壓降。

2. 過濾器壓降ΔP=濾筒壓降ΔP+濾心壓降ΔP

3. 過濾器初始壓降ΔP在一般潰決差壓濾心(Collapse Rating 150 psid)10~13 psid,高潰決差壓濾心(Collapse Rating

    3000 psid)15~18 psid,初始差壓可依操作環境情況作增減考量。

4. 計算範例:油品為200SUS/0.88 S.G.,比例系統流量為48LPM

    需要流量=(200SUS/150SUS)*(0.88/0.9)*(48LPM/3.78)=16.6GPM

    濾筒壓降先比對濾筒壓降流量特性表選出HH25A16.6GPM時之壓降為2PSID,濾筒壓降=2*0.88/0.9=1.96 psid

    濾心壓降=16.6*0.45(6B)*(200*0.88)/(150*0.9)=9.7 psid

    過濾器壓降=1.96+9.7=11.66psid符合一般潰決差壓10~13psid

★ 過濾器的選用步驟:

1. 依照過濾器安裝位置及系統部品所需要的清潔度要求(參考液壓及潤滑油過濾淨化之Beta 200高效率玻纖濾蕊之應用建議),選出適用的過濾精度。

2. 依照系統使用條件選出過濾器種類。

3. 按照系統油品規格作過濾器的化學相容性選擇,並做需求流量的調整。

4. 將選用的過濾器作壓降計算比對,符合過濾器的初始差壓。

5. 依照選出過濾器位置及功能作差壓指示器及旁通閥選擇。



★ 在不同黏度及比重的油品所需要的流量調整:

1. 使用油品與測試油品的不同,需要計算過濾器在使用油品中所需要的流量。

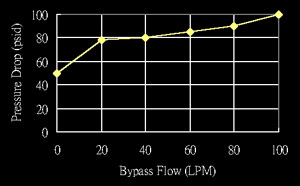

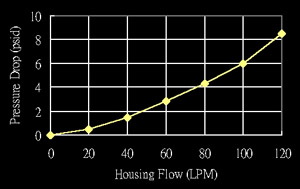

過濾器之ISO 3968液壓過濾器濾筒壓降流量特性表

液壓過濾器之濾心選用建議

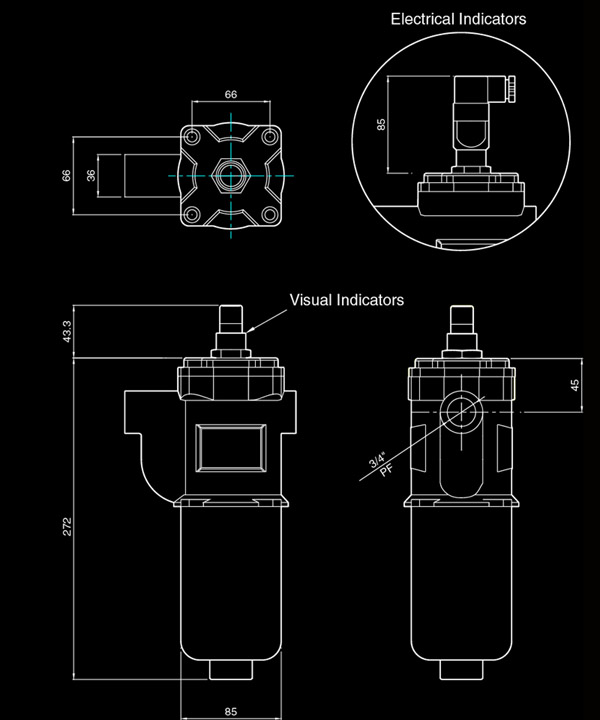

過濾器之尺寸規格(mm)
